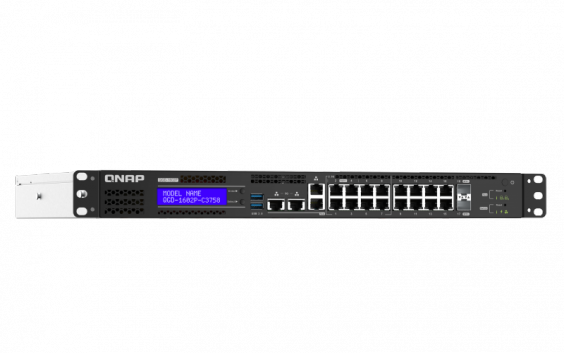

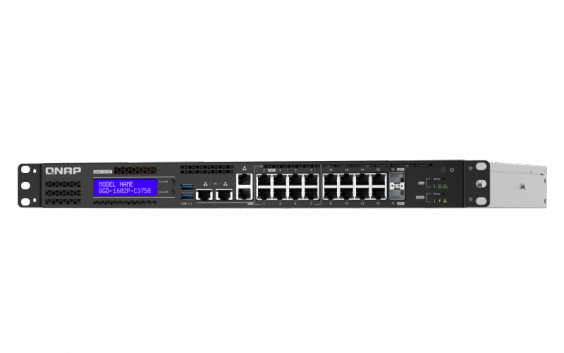

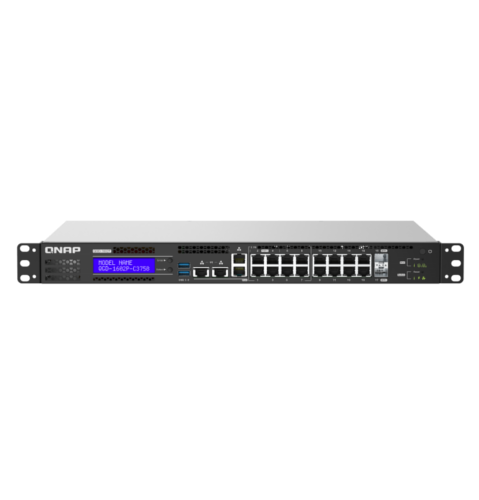

QGD-1602P
Комбинированное устройство - PoE коммутатор с сетевым хранилищем
Порты 2,5 Гбит/c и 10 Гбит/c для инфраструктуры Wi-Fi 6 и SD-WAN
QGD-1602P — интеллектуальный PoE-коммутатор мощностью до 200/380 Вт c портами 1 и 2,5 Гбит/c и дополнительными uplink-портами 10 Гбит/c SFP+ предназначен для создания высокоскоростной сетевой инфраструктуры для точек доступа и маршрутизаторов Wi-Fi 6. Двухпроцессорная конфигурация на основе Intel® Atom® 2,2 ГГц, два дисковых отсека SATA типоразмера 2,5 дюйма и два слота M.2 NVMe обеспечивают QGD-1602P необходимую производительность, высокоскоростную передачу данных и дисковое пространство для развертывания виртуальных машин и приложений IP-видеонаблюдения. Поддерживаются различные инструменты для обеспечения сетевой безопасности, управление беспроводными точками доступа, а также приложение QuWAN для формирования сети SD-WAN с другими устройствами QNAP на нескольких удаленных объектах, чтобы создать устойчивую и защищенную ИТ-инфраструктуру.
 |
 |
 |
|
|
|
 |
 |
 |
|
|
|
PoE-коммутатор 2,5 Гбит/c для точек доступа и маршрутизаторов Wi-Fi 6
Восемь PoE-портов 2,5 Гбит/с, четыре из которых обеспечивают возможность подключения устройств с электропотреблением до 90 Вт, удовлетворят потребности современных точек доступа Wi-Fi 6. Благодаря разнообразным высокоскоростным сетевым интерфейсам QGD-1602P представляет собой комплексное решение для развертывания беспроводной сетевой инфраструктуры Wi-Fi 6 на предприятиях малого и среднего бизнеса, таких как гостиницы и магазины.
Надежное оборудование с Intel QAT для оптимизации производительности
QGD-1602P оснащен многоядерным процессором Intel® Atom® C3000 с тактовой частотой 2,2 ГГц, двумя 2,5-дюймовыми отсеками для дисков SATA и двумя слотами для твердотельных накопителей M.2 NVMe (оптимальны для создания кэша), чтобы обеспечить высокую производительность операций ввода-вывода. Два слота PCIe Gen3 x4 предназначены под дополнительные карты расширения: сетевые адаптеры 10 Гбит/c, карты QM2 со слотами M.2 SSD и портами 10 Гбит/c, карты USB 3.2 Gen 2 (10 Гбит/с) и Wi-Fi адаптеры. Также для повышения производительности IPsec VPN поддерживается технология Intel® QuickAssist (Intel® QAT).
Примечание: Intel® QAT поддерживается при использовании QTS версии 4.4.3 и выше.
PoE-коммутатор QNAP с поддержкой виртуальных машин
QGD-1602P с операционной системой QTS является первой в мире серией PoE-коммутаторов с поддержкой виртуальных машин, контейнеров и облачных приложений, что помогает реализовать разнообразные сетевые проекты и решения для хранения данных. QGD-1602P оснащен двумя процессорами, которые обеспечивают независимую работу управления сетевыми интерфейсами (QSS — QNAP Switch System) и QTS, отвечающую за виртуализацию и хранение данных. Используя сетевой виртуальный коммутатор, данные из QTS и QSS могут передаваться по интрасети, что ускоряет вычисления между конечными устройствами и хостами.
Обратите внимание: QTS и QSS могут работать независимо друг от друга для обеспечения непрерывной работы. Например, при перезапуске QTS питание по PoE прерываться не будет. При перезагрузке QSS виртуальные машины в QTS останутся в рабочем состоянии.
Решение SD-WAN для организации доступа по VPN
Пакет QuWAN для настройки сетей SD-WAN отвечает за построение VPN-туннелей между коммутаторами QGD и устройствами QNAP, обеспечивая защиту корпоративного уровня для трафика видеонаблюдения, системных данных и служебной информации. С использованием агрегации каналов, QoS и аварийного переключения, QuWAN оптимизирует работу сетевой среды, повышая надежность системы видеонаблюдения.
 |
QuWAN Orchestrator Работа сетью с помощью облачной платформы централизованного управления. |
|
|
QuCPE Server Основной высокопроизводительный VPN-сервер в центральном офисе. |
 |
NAS Добавляйте филиалы с NAS в инфраструктуру VPN. |
 |
QGD коммутатор Реализует работу приложений видеонаблюдения и VoIP на объектах малого бизнеса, таких как офисы и точки продаж. |
 |
QVPN Обеспечит безопасный удаленный доступ через SSL VPN к корпоративным данным. |
Аппаратная реализация
1. Сетевые порты 4 x 2,5 Гбит/с RJ-45 с поддержкой 802.3bt PoE++ до 90 Вт на порт, для обеспечения питания мощных устройств, таких как PTZ-камеры, контроллеры видеостен или LED-освещения;
2. Сетевые порты 4 x 2,5 Гбит/с RJ-45 с поддержкой 802.3bt PoE+ до 30 Вт на порт, для питания устройств средней и малой мощности, таких как IP-телефоны или беспроводные точки доступа;
3. Сетевые порты 8 х 1 Гбит/с RJ-45 с поддержкой 802.3at PoE до 30 Вт на порт, для питания устройств средней и малой мощности, таких как IP-телефоны или беспроводные точки доступа;
4. Сетевые порты 2 х 10 Гбит/с SFP+ для высокоскоростной сетевой инфраструктуры;
5. Сетевые порты 2 х 5 Гбит/с RJ-45 порты управления;
6. Сетевые порты 2 х 1 Гбит/с RJ-45 порты управления;
7. 2 порта USB 3.2 Gen 1 для подключения внешних жестких дисков, принтеров или ИБП;
8. ЖК-дисплей и кнопки управления позволяют без подключения через WEB-интерфейс просматривать, настраивать и перезагружать систему. В рабочем режиме на дисплей выводится информация об IP-адресе устройства и текущей версии ОС QTS;
9. Световая индикация и 2 кнопки RESET позволяют визуально отследить статусы операционной системы, SSD, PoE и системных вентиляторов, а также обеспечить независимую перезагрузку QTS и коммутатора (QSS);
10. Независимая кнопка питания позволяет завершить работу операционной системы QTS. При этом функциональность коммутатора полностью сохраняется;
11. 2 слота PCIe Gen3 для установки сетевых карт 10 или 5 Гбит/с, карт QM2 или беспроводных адаптеров;
12. Системные вентиляторы с автоматической регулировкой скорости вращения в зависимости от нагрузки;
13. 2 отсека 2,5-дюймо для SSD;
14. 2 слота для M.2 NVMe SSD;
15. Процессор Intel® Atom™ C3000, 2,0 ГГц;
16. Оперативная память DDR4 SO-DIMM расширяется до 64 ГБ;
17. Блок питания мощностью 280/500 Вт;
Интеллектуальное управление PoE мощностью до 90 Вт
QGD-1602P соответствует стандартам IEEE 802.3bt PoE ++ и IEEE 802.3at PoE+, имеет четыре порта мощностью 90 Вт, четыре порта мощностью 30 Вт скоростью 2,5 Гбит/c и восемь портов мощностью 30 Вт скоростью 1 Гбит/c. Общий бюджет PoE может достигать 200/380 Вт подходит для разнообразных специфических камер: пуленепробиваемых, типа «рыбий глаз», высокого разрешения 4K с PTZ-управлением, скоростных купольных; и других устройств с энергопитанием по сети, таких как IP-телефоны, светодиодные фонари и цифровые вывески. QGD-1602P поддерживает интеллектуальные функции управления PoE: включение/выключение, планирование, приоритизацию источника питания. В режиме реального времени доступна информация о состоянии сетевого подключения и потребляемой мощности, а также настройка питаемых устройств (PD), позволяющая создать энергосберегающую PoE-сеть.
Для высокоскоростных сетей
QGD-1602P наличие восьми PoE-портов 2,5 Гбит/c и восемь PoE-портов 1 Гбит/c для обслуживания различных высокоскоростных устройств требующих питания. Два встроенных порта 10 Гбит/c SFP+ могут использоваться для подключения внешних каналов связи или высокоскоростной внутренней сети. Коммутационная способность QGD-1602P составляет 96 Гбит/с, что гарантирует полноценную работу каждого из портов. QGD-1602P может работать как точка доступа для подключения нескольких устройств беспроводной связи с общей пропускной способностью до 2533 Мбит/с, для этого потребуется установить беспроводной адаптер в сам коммутатор и воспользоваться встроенным приложением WirelessAP Station.
Внутренняя коммутация 20 Гбит/с для виртуализированных приложений
C помощью виртуальных коммутаторов QTS может обращаться к данным обрабатываемым в QSS напрямую по внутреннему каналу с пропускной способностью 20 Гбит/c.
QuNetSwitch: управление сетевыми функциями 2-го уровня
QGD-1602P обеспечивает полнофункциональное управление функциями L2: VLAN, LACP и LLDP. Доступно разделение IP-трафика на несколько групп для более эффективного управление сетью. На базе QGD-1602P возможно организовать сетевую безопасность на основе отслеживания IGMP, списка статических MAC-адресов, QoS и WoL. Обзорная панель обеспечивает оперативный просмотр информации о коммутаторе и PD в реальном времени, а также анализ статистики, что значительно упрощает управление PoE-устройствами.
Порт управления
- Статус порта
- Статистика по порту
- Поддержка Jumbo-кадров
- Управление потоком IEEE 802.3x
- Автоматическое согласование скорости и дуплексного режима
VLAN
- Конфигурация VLAN
- VLAN на основе портов
- VLAN на основе IEEE 802.1Q
Объединение портов
- Объединение портов
- Группы LACP
QoS
- Контроль пропускной способности
- Классификация трафика
IGMP
- Отслеживание IGMP v2 / v3
Безопасность
- Списки контроля доступа (ACL): ACL по IP-адресу, ACL по MAC-адресу
- Статический MAC-адрес
- Ограничения скорости
Управление
- Протокол обнаружения канального уровня (LLDP): удаленное устройство LLDP
- Интерфейсы: веб-интерфейс, Telnet, интерфейс командной строки (CLI)
- SNTP, DNS, DHCP запись клиента
Дополнительные приложения
- Зеркальное отображение портов
- Защита от петель для предотвращения зацикливания широковещательной рассылки
- Wake-on-LAN
Дополнительные приложения
 |
 |
 |
|
Virtual Router x Virtual Firewall = надежная кибербезопасность Установив MikroTik RouterOS и OpenWrt, QGD-1602P можно использовать как защищенный маршрутизатор с межсетевым экраном на основе виртуального маршрутизатора и программного обеспечения виртуального межсетевого экрана с гибкой настройкой и многочисленными политиками безопасности. |
Zabbix = Платформа централизованного управления сетью QGD-1602P поддерживает программное обеспечение мониторинга сети Zabbix, которое автоматически определяет подключенные SNMP-совместимые устройства и отслеживает состояние сети. Zabbix предоставляет панель мониторинга и аналитические отчеты для эффективного управления сетью. |
FreePBX = система IP PBX QGD-1602P обеспечивает питание PoE-устройств на каждом из 16 портов от 15 до 30 Вт, что достаточно для работы IP-телефонов. Также вы можете развернуть корпоративную IP-телефонию PBX для нескольких пользователей, установив программное обеспечение FreePBX. |
 |
 |
|
Ubiquiti UniFi = Контроллер беспроводных точек доступа QGD-1602P становится программно-аппаратным контроллером беспроводных точек доступа при установке контейнера UniFi, после чего обеспечивает не только передачу данных и энергопитание по сети, но и централизованное управление кабельными и беспроводными устройствами в офисах, гостиницах, магазинах и других предприятиях малого и среднего размера. |
QVR Pro = Система IP-видеонаблюдения Использование платформы QVR Pro на QGD-1602P превращается коммутатор в полноценную систему IP-видеонаблюдения с поддержкой широкого спектра сетевых камер. |
Комплексное решение для отелей
Для обеспечения безопасности в гостинице или хостеле на базе QGD-1602P можно организовать систему IP-видеонаблюдения, контроль доступа для персонала и клиентов, беспроводную сеть Wi-Fi, а также сервисы регистрации и информирования о номерах и услугах.
Возможности коммутатора Guardian Smart Edge PoE:
- Интеллектуальная система контроля доступа: PoE-порты 2,5 Гбит/с способны обеспечить передачу регистрационных данных клиентов в режиме реального времени.
- Цифровые вывески и пункты самообслуживания: на базе сетевых PoE-портов с питанием до 90 Вт можно обеспечить работу разнообразных устройств, таких как информационные и интерактивные стенды.
- Обслуживание Wi-Fi-инфраструктуры: сетевые PoE-порты можно использовать для подключения точек доступа, а поддержка контроллера Ubiquiti UniFi обеспечивает централизованное управление устройствами UniFi (UniFi AP).
- Система IP-видеонаблюдения: сетевые порты PoE обеспечивают электропитание и пропускную способность для PTZ-камер 4K и IP-камер Fisheye. На базе платформы QVR Pro разворачивается полноценная система видеонаблюдения.
- Хранение и резервное копирование данных: QGD-1602P может выступать в роли централизованного хранилища данных, в том числе о регистрации клиентов.
- Сетевая коммутация: работа принтеров, факсов и телефонов VoIP может быть организована с помощью QGD-1602P.
Помощь в цифровизации бизнеса
ИТ-инфраструктура малых и средних предприятий нуждается в файловых серверах для централизованного хранения информации, а также сетевых решениях, сочетающих функции межсетевых экранов и VPN-шлюзов, для защиты от атак и безопасного подключения удаленных офисов и сотрудников, клиентов и разнообразного оборудования, такого как онлайн-кассы и телефоны VoIP.
Возможности коммутатора Guardian Smart Edge PoE:
- Хранение и резервное копирование файлов: операционная система QTS и дисковые отсеки образуют надежное хранилище данных.
- Высокоскоростное подключение к глобальной или локальной инфраструктуре: два порта 10 Гбит/c SFP+ можно использовать для подключения к Интернету и маршрутизаторам, корпоративным сетям и другим устройствам. Коммутаторы серии QSW и сетевые накопители с портами 10 Гбит/c помогут расширить возможности вашей организации.
- Обслуживание Wi-Fi-инфраструктуры: сетевые PoE-порты можно использовать для подключения точек доступа, а поддержка контроллера Ubiquiti UniFi обеспечивает централизованное управление устройствами UniFi (UniFi AP).
- Межсетевой экран: защита от атак злоумышленников и вирусов на базе приложения pfSense.
- Организация сети SD-WAN: приложение QuWAN обеспечит защищенные каналы связи через VPN-туннели с другими устройствами QNAP.
- Обслуживание VoIP-телефонии: энергопитание PoE 15–90 Вт на портах и поддержка установки FreePBX для создания корпоративной IP АТС и системы IP-телефонии по протоколу SIP.
- Wake-on-LAN: ИТ-персонал может удаленно пробуждать устройства в локальных сетях, что повышает удобство и эффективность работы.
Сетевые ресурсы для торговли
QGD-1602P обеспечит электропитанием и другими ресурсами по сети различные устройства, которые применяются в сфере торговли: цифровые вывески для отображения меню и текущих предложений, POS-системы для хранения данных о продажах, камеры видеонаблюдения и системы контроля доступа для обеспечения безопасности.
Возможности коммутатора Guardian Smart Edge PoE:
- Обслуживание Digital Signage: PoE-порты мощностью 90 Вт обеспечат цифровые вывески электропитанием и связью, а функциональность NAS — хранение контента.
- Обслуживание сенсорных панелей: сетевые порты 2,5 Гбит/с с поддержкой PoE 60 Вт для подключения интерактивного оборудования и передачи сведений о заказах клиентов.
- Обслуживание POS-систем: гигабитные PoE-порты 30 Вт и возможности NAS для централизованного хранения данных о продажах. При использовании QuWAN (решение SD-WAN с поддержкой IPSec VPN) сотрудники и руководство могут получить доступ к системе ERP, расположенной в штаб-квартире или ЦОД.
- Система IP-видеонаблюдения: PoE-порты мощностью 15–90 Вт для PTZ-камер 4K и IP-камер Fisheye. Платформа QVR Pro предоставляет функции профессионального NVR и автоматически обнаруживает IP-камеры ONVIF.
- Создание Wi-Fi-инфраструктуры: карта расширения QWA-AC2600 и приложение WirelessAP Station предоставляют двухдиапазонную сеть Wi-Fi с широкой зоной покрытия.
