Комбинированное устройство - PoE коммутатор с сетевым хранилищем

Оптимальное решение для IP-видеонаблюдения

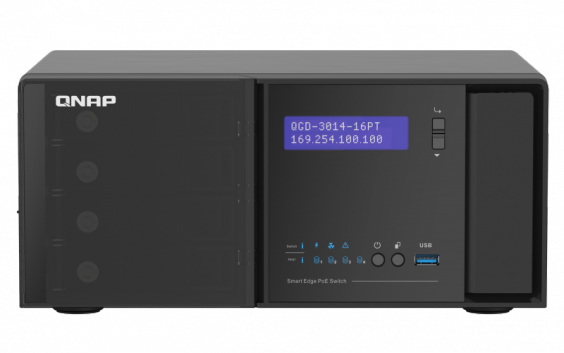

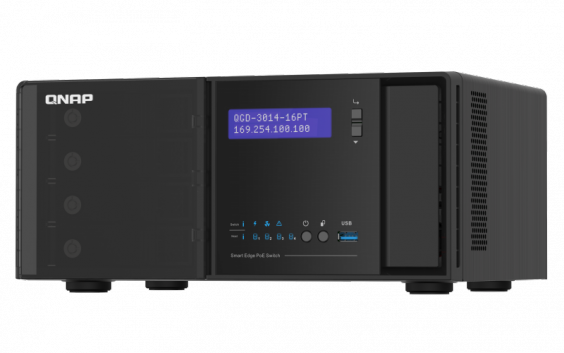

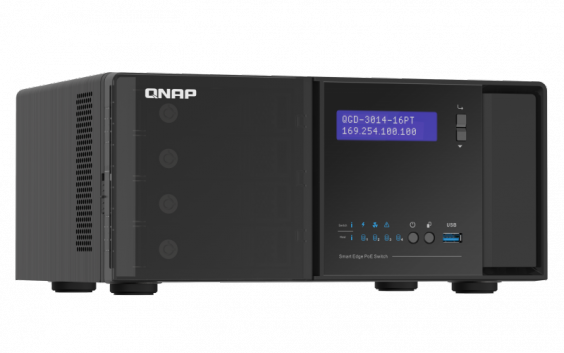

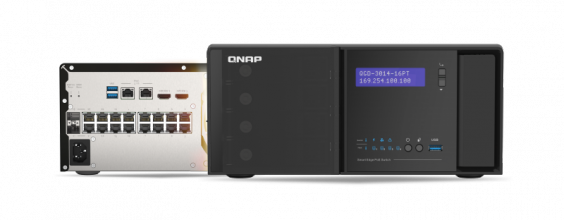

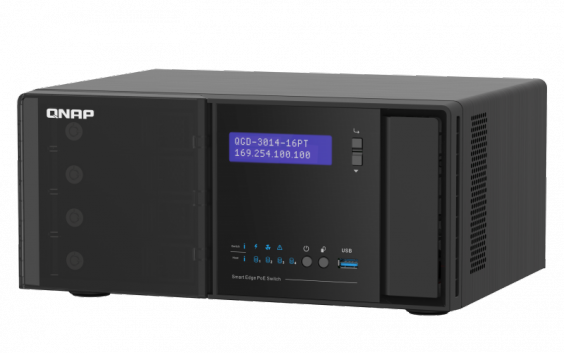

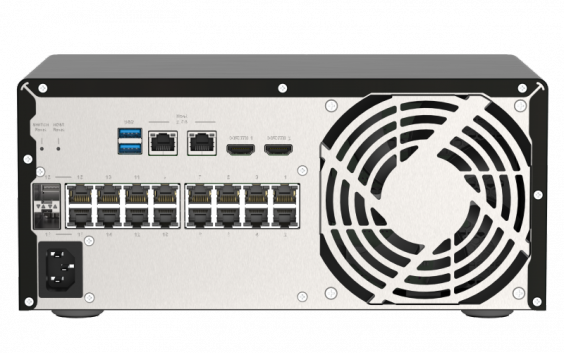

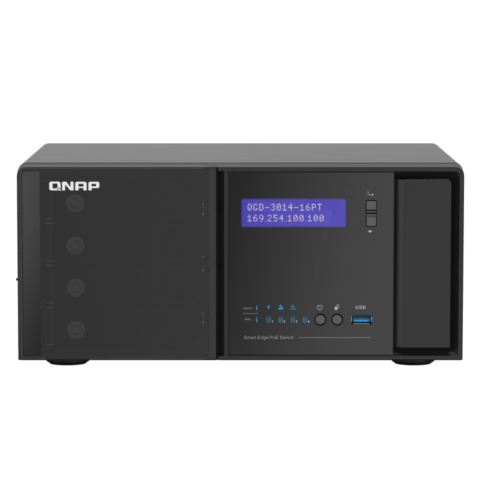

Интеллектуальный коммутатор QGD-3014-16PT оснащен шестнадцатью гигабитными портами PoE мощностью 30 Вт, двумя комбинированными портами SFP/RJ-45 и двумя портами 2,5 Гбит/с. Двухпроцессорная конфигурация на основе четырехъядерного Intel® Celeron® J4125 с частотой 2,0 ГГц и четыре дисковых отсека SATA типоразмера 3,5 дюйма обеспечивают QGD-3014-16PT необходимую производительность, высокоскоростную передачу данных и дисковое пространство для развертывания виртуальных машин и приложений IP-видеонаблюдения. Операционная система QTS поддерживает множество приложений, таких как QVR Pro, HBS 3 и QuWAN, которые предназначены для комплексной организации систем видеонаблюдения, хранения архивов, резервного копирования и оптимизации интерфейса WAN.

Соответствует стандарту IEEE 802.3at PoE+ 16 портов по 30 Вт Совокупная мощность 140 Вт	Комплексные функции управления L2: VLAN, LACP, QoS IGMP Snooping и Wake-on-LAN Управление через веб-интерфейс	4 отсека для жестких дисков и SSD
HDMI 2.0 4K 60 Гц для воспроизведения видео Поддержка транскодирования в реальном времени	Поддержка локального, удаленного и облачного копирования Централизованное управление копированием и восстановлением данных	Работа с контейнерными приложениями Пакет QuWAN для настройки сетей SD-WAN, виртуальных маршрутизаторов и межсетевых экранов

Решение нового поколения для IP-видеонаблюдения и резервного копирования

Современные предприятия вынуждены строить распределенные системы видеонаблюдения с множеством IP-камер, коммутаторов, NAS и NVR на различных объектах, а затем передавать локальные данные на центральные серверы. Зачастую это сложный, малоэффективный и дорогостоящий процесс. QGD-3014-16PT объединяет возможности сервера видеонаблюдения, PoE-коммутатора и центра резервного копирования данных, что упрощает построение и обслуживание системы видеонаблюдения.

Инфраструктура видеонаблюдения для розничной торговли

QGD-3014-16PT — комплексное решение для развертывания систем видеонаблюдения, сочетающее приложения QVR Pro, HBS для резервного копирования и QuWAN для интеграции SD-WAN. Системы на основе QGD-3014-16PT включают централизованное управление захватом, воспроизведением и обработкой видео на экономически выгодных условиях.

1. Питание PoE: 15–30 Вт на порт для IP-камер с высоким энергопотреблением.

2. Управление камерами: пакет QUSBCam2 подключит USB-камеры и веб-камеры с поддержкой протокола ONVIF®.

3. Виртуальная сеть: два порта 2,5 Гбит/с обеспечивают высокую пропускную способность.

4. Хранение и резервное копирование: 4 отсека для 3,5-дюймовых дисков SATA.

5. Сервер видеонаблюдения: QVR Pro реализует управление трансляциями и записями в реальном времени, а также совместимо с широким спектром IP-камер, в том числе и по протоколу ONVIF.

6. Видеовыход: к HDMI можно подключить 4К-монитор и просматривать изображение с камер видеонаблюдения.

7. Видеомониторинг: клиент QVR Pro обеспечивает одновременный просмотр прямых трансляций и записей.

8. Оптоволоконный канал связи: комбинированный гигабитный порт SFP/RJ-45 служит для подключения к внешней сети или центру обработки данных.

9. VPN: пакет QuWAN для настройки SD-WAN и VPN-сети безопасных соединений с QGD-3014-16PT.

10. Удаленный мониторинг: мобильное приложение QVR Pro Client предоставляет универсальный доступ к записям и трансляциям.

11. Централизованное управление: используйте QVR Center для управления несколькими устройствами с QVR Pro.

12. Удаленное резервное копирование: HBS 3 создает и передает резервные копии записей на резервный QGD-3014-16PT, QNAP NAS, сервер или облачное хранилище.

13. Отказоустойчивое видеонаблюдение: QVR Guard автоматически берет на себя задачи видеозахвата, если сервер QVR Pro выходит из строя.

Минималистичный дизайн для рабочих помещений

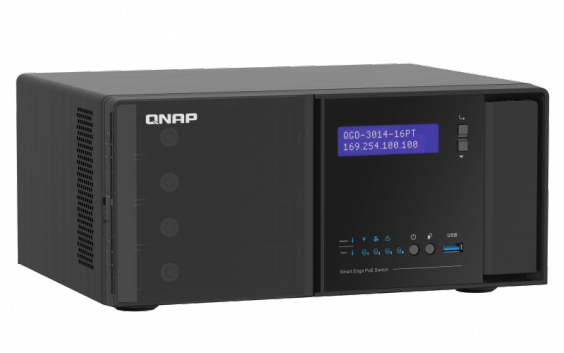

QGD-3014-16PT имеет современный дизайн и практически бесшумную систему охлаждения, чтобы гармонично вписаться в офисный интерьер, современные торговые и выставочные залы. Решение сочетает в себе функции PoE-коммутатора, маршрутизатора, IP-видеорегистратора и сетевого накопителя, а также оснащено выходом HDMI 2.0 для прямого воспроизведения контента и просмотра трансляций с разрешением до 4K (3840x2160) с частотой 60 Гц. Объединяя функции нескольких устройств в почти бесшумном и стильном корпусе, QGD-3014-16PT является идеальной платформой для построения систем видеонаблюдения на предприятиях малого бизнеса.

Интеллектуальное управление PoE

QGD-3014-16PT соответствует стандартам IEEE 802.3at PoE+ и имеет шестнадцать портов мощностью 30 Вт и скоростью 1 Гбит/c. Общий бюджет PoE 140 Вт подходит для разнообразных специфических камер: пуленепробиваемых, типа «рыбий глаз», высокого разрешения 4K с PTZ-управлением, скоростных купольных; и других устройств с энергопитанием по сети, таких как IP-телефоны, светодиодные фонари и цифровые вывески. QGD-3014-16PT поддерживает интеллектуальные функции управления PoE: включение/выключение, планирование, приоритизацию источника питания. В режиме реального времени доступна информация о состоянии сетевого подключения и потребляемой мощности, а также настройка питаемых устройств (PD), позволяющая создать энергосберегающую PoE-сеть.

QVR Pro — профессиональная платформа для IP‑видеонаблюдения

Платформа QVR Pro превращает QGD-3014-16PT в профессиональный NVR с поддержкой до 16 каналов IP‑камер, широкими возможностями для хранения архива на базе четырех дисковых отсеков и прикладными программными модулями для построения надежной системы видеонаблюдения. Поддерживаются управление IP-видеокамерами, распределение места для хранения, многоканальное воспроизведение, переключение при отказе и удаленный просмотр в реальном времени. Также предусмотрены компьютерные и мобильные клиенты для удаленного управления и мониторинг.

QVR Pro

Управление камерами и дисковым пространством

Клиент QVR Pro

Просмотр архива и прямых трансляции с различных платформ

QVR Center

Централизованно управляйте несколькими QVR Pro из одной точки

QVR Guard

Приложение для управления отказоустойчивостью с высокой доступностью для QVR Pro

QUSBCam2

Поддержка USB веб-камер по ONVIF®

Платформа HBS 3 для резервного копирования видеоархива

HBS 3 объединяет функции резервного копирования, восстановления и синхронизации по протоколам RTRR, Rsync, FTP и CIFS/SMB на локальные и удаленные хранилища.

Решение SD-WAN для организации доступа по VPN

Пакет QuWAN для настройки сетей SD-WAN отвечает за построение VPN-туннелей между коммутаторами QGD и устройствами QNAP, обеспечивая защиту корпоративного уровня для трафика видеонаблюдения, системных данных и служебной информации. С использованием агрегации каналов, QoS и аварийного переключения, QuWAN оптимизирует работу сетевой среды, повышая надежность системы видеонаблюдения.

	QuWAN Orchestrator Работа сетью с помощью облачной платформы централизованного управления.
	QuCPE Server Основной высокопроизводительный VPN-сервер в центральном офисе.
	NAS Добавляйте филиалы с NAS в инфраструктуру VPN.
	QGD коммутатор Реализует работу приложений видеонаблюдения и VoIP на объектах малого бизнеса, таких как офисы и точки продаж.
	QVPN Обеспечит безопасный удаленный доступ через SSL VPN к корпоративным данным.

Первая серия PoE-коммутаторов QNAP с поддержкой виртуальных машин

QGD-3014-16PT с операционной системой QTS является первой в мире серией PoE-коммутаторов с поддержкой виртуальных машин, контейнеров и облачных приложений, что помогает реализовать разнообразные сетевые проекты и решения для хранения данных. QGD-3014-16PT оснащен двумя процессорами, которые обеспечивают независимую работу управления сетевыми интерфейсами (QSS — QNAP Switch System) и QTS, отвечающую за виртуализацию и хранение данных. Используя сетевой виртуальный коммутатор, данные из QTS и QSS могут передаваться по интрасети, что ускоряет вычисления между конечными устройствами и хостами.

Обратите внимание: QTS и QSS могут работать независимо друг от друга для обеспечения непрерывной работы. Например, при перезапуске QTS питание по PoE прерываться не будет. При перезагрузке QSS виртуальные машины в QTS останутся в рабочем состоянии.

QuNetSwitch: управление сетевыми функциями 2-го уровня

QGD-3014-16PT обеспечивает полнофункциональное управление функциями L2: VLAN, LACP и LLDP. Доступно разделение IP-трафика на несколько групп для более эффективного управление сетью. На базе QGD-3014-16PT возможно организовать сетевую безопасность на основе отслеживания IGMP, списка статических MAC-адресов, QoS и WoL. Обзорная панель обеспечивает оперативный просмотр информации о коммутаторе и PD в реальном времени, а также анализ статистики, что значительно упрощает управление PoE-устройствами.

Порт управления

• Статус порта
• Статистика по порту
• Поддержка Jumbo-кадров
• Управление потоком IEEE 802.3x
• Автоматическое согласование скорости и дуплексного режима

VLAN

• Конфигурация VLAN
• VLAN на основе портов
• VLAN на основе IEEE 802.1Q

Объединение портов

• Объединение портов
• Группы LACP

QoS

• Контроль пропускной способности
• Классификация трафика

IGMP

• Отслеживание IGMP v2 / v3

Безопасность

• Списки контроля доступа (ACL): ACL по IP-адресу, ACL по
• MAC-адресу
• Статический MAC-адрес
• Ограничения скорости

Управление

• Протокол обнаружения канального уровня (LLDP): удаленное устройство LLDP
• Интерфейсы: веб-интерфейс, Telnet, интерфейс командной строки (CLI)
• SNTP, DNS, DHCP запись клиента

Дополнительные приложения

• Зеркальное отображение портов
• Защита от петель для предотвращения зацикливания широковещательной рассылки
• Wake-on-LAN

Дополнительные приложения

Virtual Router x Virtual Firewall = надежная кибербезопасность Установив MikroTik RouterOS и OpenWrt, QGD-3014-16PT можно использовать как защищенный маршрутизатор с межсетевым экраном на основе виртуального маршрутизатора и программного обеспечения виртуального межсетевого экрана с гибкой настройкой и многочисленными политиками безопасности.	Zabbix = Платформа централизованного управления сетью QGD-3014-16PT поддерживает программное обеспечение мониторинга сети Zabbix, которое автоматически определяет подключенные SNMP-совместимые устройства и отслеживает состояние сети. Zabbix предоставляет панель мониторинга и аналитические отчеты для эффективного управления сетью.	FreePBX = система IP PBX QGD-3014-16PT обеспечивает питание PoE-устройств на каждом из 16 портов от 15 до 30 Вт, что достаточно для работы IP-телефонов. Также вы можете развернуть корпоративную IP-телефонию PBX для нескольких пользователей, установив программное обеспечение FreePBX.
