Системные требования и поддерживаемые модели

Распаковка и комплектация

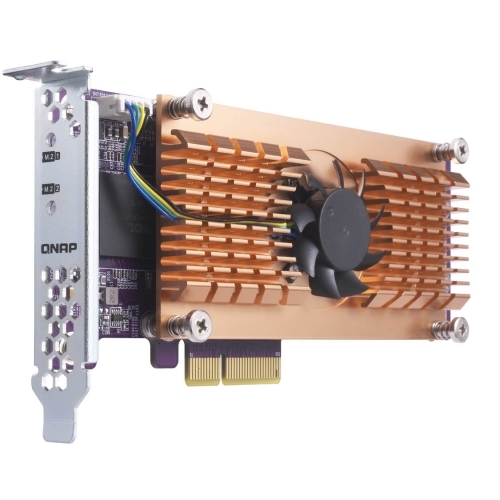

QM2 с модулем охлаждения; Низкопрофильная планка (предустановленная) Полноразмерная планка (для стоечных моделей) Низкопрофильная планка (для настольных моделей)

Теплоотводящие пластины Резиновые уплотнители Винты для M.2 SSD

Установка M.2 SSD в карту расширения QM2

1. Подготовьте модули M.2 SSD

   1. Удалите защитную плёнку с обеих сторон теплоотводящих пластинок и аккуратно разместите их на SSD чипах памяти.

   2. Удалите защитную плёнку с резиновых уплотнителей и приклейте их к противоположной поверхности модуля SSD, как показано на картинке ниже.

      Примечание:  теплоотводящие и резиновые пластинки работают совместно и предназначены для передачи тепла от чипов памяти к модулю охлаждения.
2. Используя подходящую отвёртку, выкрутите крепежные винты модуля охлаждения.

3. Аккуратно отстраните модуль охлаждения с поверхности платы QM2 , не отключая его кабель питания.

4. Установка модуля M.2 SSD на плату QM2.

   1. Вставьте M.2 SSD в M.2 разъём, как показано на картинке..

   2. Закрепите модуль M.2 SSD с помощью винтов из комплекта.

      Примечание: Убедитесь, что датчик температуры контактирует с поверхностью модуля M.2 SSD.

5. Установите модуль охлаждения на прежнее место и зафиксируйте винтами.


Установка карты QM2 в NAS

Используйте низкопрофильную планку крепления для стоечных моделей Используйте полноразмерную планку крепления с настольными моделями Используйте низкопрофильную планку

1. Выключите NAS.
2. Извлеките вилку питания из розетки.
3. Отсоедините все кабели и внешние устройства.
4. Удалите винты крепления крышки корпуса, как показано на картинке.
5. Выключите NAS.


   Используйте низкопрофильную планку Используйте полноразмерную планку Используйте низкопрофильную планку

6. Выверните винт с крышки слота PCIe, затем вытащите крышку.


   Снимаем низкопрофильную заглушку (стоечное исполнение) Снимаем полноразмерную заглушку (настольное исполнение) Снимаем низкопрофильную заглушку
