SAS-модуль расширения 12 Гбит/c для двухконтроллерных систем

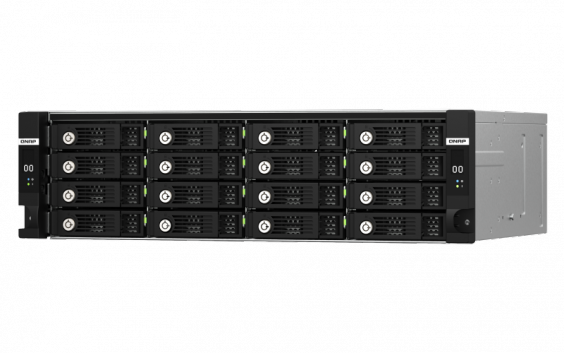

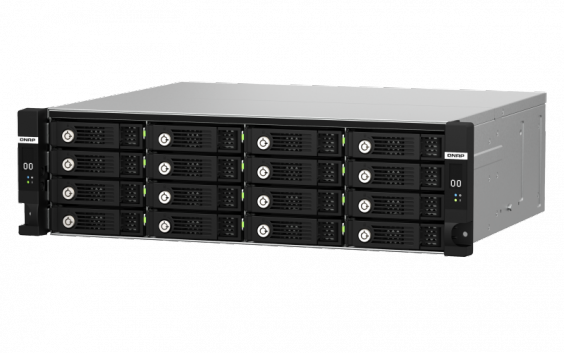

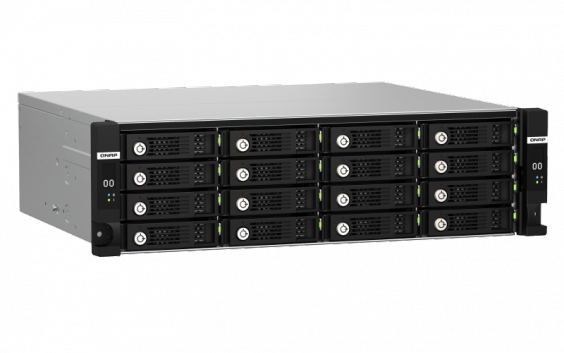

TL-R1620Sdc — модуль расширения с шестнадцатью дисковыми отсеками SAS 12 Гбит/с, двумя контроллерами и OLED-индикатором в корпусе для монтажа в стойку высотой 3U, предназначенный для увеличения емкости двухконтроллерных хранилищ QNAP и серверов под управлением Windows. Каждый из контроллеров TL-R1620Sdc оснащен тремя портами Mini-SAS HD (SFF-8644) SAS 12 Гбит/с с поддержкой технологии оптимизации полосы пропускания Broadcom® SAS DataBolt™. Возможность организации обратной петли обеспечивает непрерывную работу даже при одного из внешних кабелей соединения. За счет последовательного подключения до семи модулей расширения TL-R1620Sdc обеспечивается гибкое масштабирование и высокая надежность системы для критически важных данных и таких задач, как: виртуализация, видеонаблюдение, обработка данных среднего размера и мультимедиа.

Расширение дискового пространства двухконтроллерных сетевых накопителей свыше 2 ПБ.	Высокая надежность за счет подключения по двум путям для SAS интерфейса и резервного блока питания.	Защита от потери данных при разрыве соединения между сетевым накопителем и модулем расширения.
Поддержка оптимизации использования канала на основе технологии DataBolt™ — объединение пары каналов 6 Гбит/c в один 12 Гбит/c.	Централизованное управление дисковым пространством через интерфейс головного NAS.	Небольшая глубина корпуса позволяет комфортно разместить модули расширения и кабельную инфраструктуры в стандартных стойках.

Устойчивость к сбоям на основе обратной петли

Возможность перекрестного подключения к двум контроллерам методом обратной петли исключает единую точки отказа как в самих модулях расширения, так и в соединительных кабелях. Это сохраняет доступ к дисковому пространству модуля расширения со стороны головного NAS-устройства в рамках системы хранения данных.

Значительная емкость системы

Можно подключить до 7 модулей расширения по 16 дисковых отсеков — при использовании дисков 18 ТБ общая емкость системы может достигать 2,3 ПБ.

Примечание: ОС сетевого накопителя должна быть QES 2.1.1 и старше.

Защита данных на основе двух контроллеров

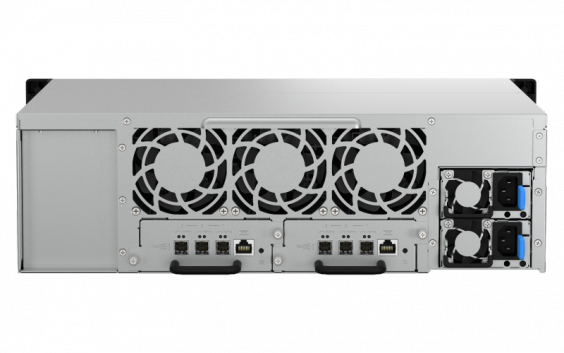

L-R1620Sdc оснащен SAS‑расширителями Broadcom SAS35x28R, поддерживает накопители с интерфейсами SAS 12 Гбит/c и SATA 6 Гбит/с. Два контроллера имеют 3 порта SFF‑8644, каждый из которых объединяет четыре полосы SAS 12 Гбит/с, таким образом, общая пропускная способность порта составляет 48 Гбит/с.

Отказоустойчивый кластер Windows S2D (Storage Space Direct)

Надежный доступ к данным базируется на основе нескольких линий подключения

Пропускная способность: 48 Гбит/с

Комплект поставки включает в себя два кабеля mini-SAS (от SFF-8644 до SFF-8644). Для использования обратной петли потребуется приобрести дополнительные кабели.

Поддержка технологии DataBolt™

Благодаря технологии Broadcom® SAS DataBolt™ и встроенному буферу TL-R1620Sdc принимает данные на скорости передачи сетевого накопителя. Независимо от скорости дисков (12 или 6 Гбит/с), которыми укомплектован TL-R1620Sdc, NAS будет передавать данные со скоростью 12 Гбит/с, что позволяет максимально эффективно использовать HDD 6 Гбит/с.

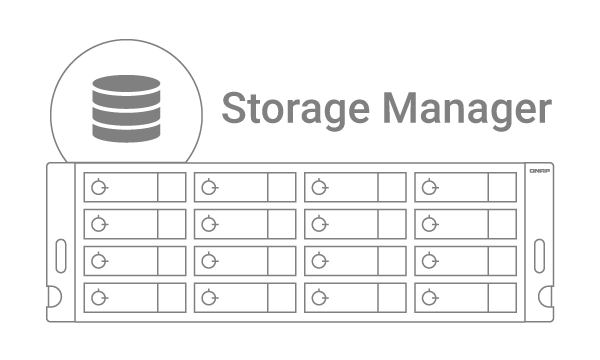

Управление дисковым пространством

Просто подключите TL-R1620Sdc к двухконтроллерному сетевому хранилищу QNAP и включите его. NAS определит модуль расширения TL-R1620Sdc и диски, установленные в него. Используя приложение Storage Manager, встроенное в операционную систему сетевого накопителя, вы можете управлять дисковым пространством TL-R1620Sdc: настраивать группы RAID, пулы хранения и моментальные снимки. TL-R1620Sdc также может быть настроен в качестве расширения общего дискового объема NAS.

Адаптер SAS - SATA 6

Несмотря на то, что SSD SATA 6 Гбит/с обеспечивают высокую производительность и доступнее аналогов с SAS-интерфейсом, отсутствие поддержки двух портов делает их непригодными для двухконтроллерных решений. Адаптер QDA-SA2 позволяет устанавливать диск SATA 6 Гбит/с в отсек для 3,5-дюймового диска SAS. Использование дисков SATA с QDA-SA2 в двухконтроллерных модулях расширения TL-R1620Sdc позволяет получить преимущества двух портов SAS для обеспечения отказоустойчивой корпоративной среды хранения данных с высокой доступностью SATA.

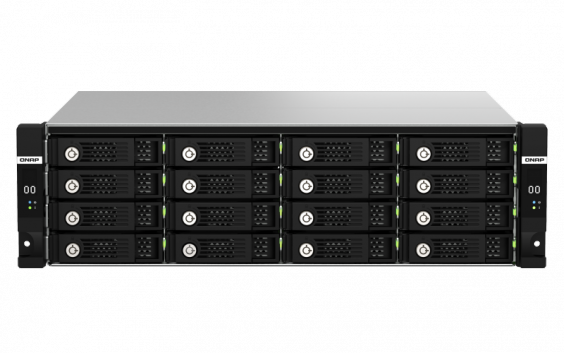

Индикация

1. Статус питания
2. Статус температуры
3. ID-модуля расширения
4. Питание
5. Статус системы
6. Статус системы охлаждения
7. Статус SAS-контроллера

Компактный корпус

Корпус TL-R1620Sdc имеет следующие размеры: высота 131,3 мм, ширина 482,2 мм и глубина 425,3 мм, что соответствует 3U стандартной монтажной стойки, при этом небольшая глубина позволяет разместить устройство как в стандартные серверные стойки, так и телекоммуникационные шкафы.

TL-R1620Sdc работа с серверами под управлением Windows®

TL-R1620Sdc может использоваться не только с двухконтроллерными сетевыми накопителями QNAP, но также с серверами под управлением операционной системы Windows®. Для управления предназначено специальное приложение QNAP JBOD Manager, которое обладает удобным интерфейсом, отображает информацию о состоянии модуля расширения и топологию подключенных устройств, а также позволяет настраивать параметры зонирования SAS и обновлять прошивку всех подключенных TL-R1620Sdc.

Примечание:

1. Приложение QNAP JBOD Manager поддерживает Windows Server 2012 R2, 2016 и 2019. Установленный SAS HBA тоже должен поддерживать используемую версию Windows Server, чтобы QNAP JBOD Manager мог его распознать.

2. Серверы Windows с установленными картами RAID Broadcom® SAS не будут отображаться в топологии подключения QNAP JBOD Manager из-за ограничений карты расширения.

Состояние устройства

Просматривайте системную информацию TL-R1620Sdc, включая состояние, температуру, скорость вращения вентилятора, состояние контроллеров, состояние многопутевой маршрутизации (Multipath I / O, MPIO) и типы зонирования.

Зонирование SAS

Модули расширения могут быть разделены на две зоны, чтобы предоставлять хост-серверам доступ только к определенным данным.

Топология подключения

После настройки TL-R1620Sdc автоматически создается визуализация топологии подключения. Это позволяет быстро просматривать состояние подключения всех соединенных устройств.

Информация о прошивке

Список версий прошивки всех подключенных устройств, позволяющий отслеживать и обновлять устаревшие версии.

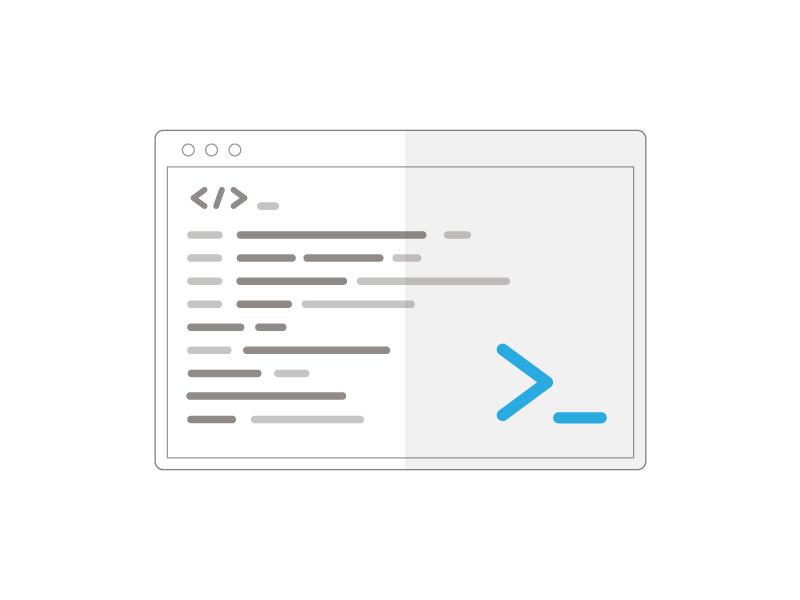

Поддерживает командной строки

Вы можете подключить свой компьютер к TL-R1620Sdc через консольный порт и использовать командную строку (CLI) в качестве интерфейса настройки TL-R1620Sdc.

Примечание. Для использования командной строки требуется пароль. Пароль по умолчанию — 00000000 (восемь нулей).
