VS-2012

VS-2012

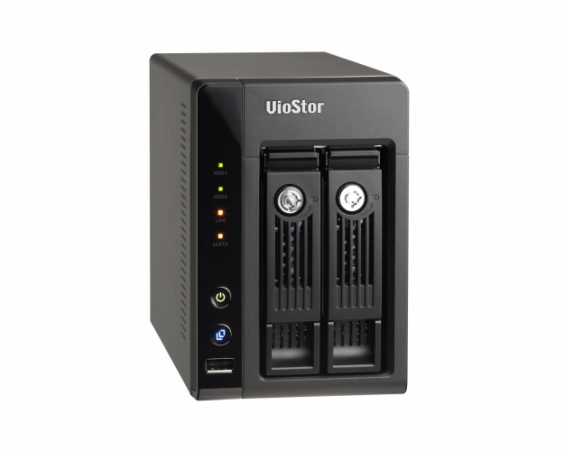

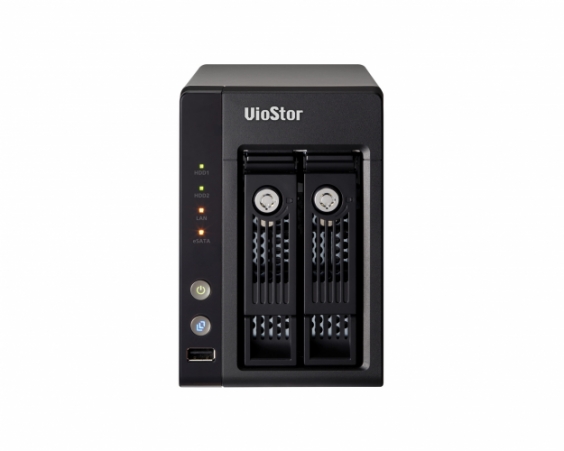

IP-система видеонаблюдения с 12 каналами для записи видео и двумя отсеками для жестких дисков

Сравнить

Разработанная специально для дома и малых офисов, сетевой видеорегистратор - это готовая система видеонаблюдения. VioStor NVR построена на операционной системе Linux Embedded, поддерживает запись видеопотока по стандартам H.264, MPEG-4 и M-JPEG от подключенных к ней камер. В числе поддерживаемых производителей IP-камер представлены такие компании как AXIS, ACTi, Arecont Vision, Canon, Cisco, D-Link, EDIMAX, ELMO, EtroVision, GANZ, iPUX, IQeye, LevelOne, Linksys, Messoa, MOBOTIX, Panasonic BB/ BL/ i-Pro, SANYO, SONY, TOA, TOSHIBA, TRENDnet, VIVOTEK, Hikvision, Y-CAM и другие. В устройстве реализована новая технология мультисерверного мониторинга, при которой возможно каскадное подключение нескольких систем QNAP NVR и мониторинг до 128 IP-камер без использования дополнительного программного обеспечения на персональном компьютере.

VioStor NVR поддерживает различные способы записи: по расписанию, по тревоге, по детектору движения, до и после события. Интерфейс позволяет оператору выбирать способ отображения на экране контролируемых зон, состояние подключения, запись в ручном режиме, осуществлять поиск и просмотр записанных данных на различных скоростях. Поддерживаются следующие функции и типы RAID-массивов: изменение уровня и увеличение емкости RAID без остановки работы устройства. Доступ к системе видеонаблюдения можно получить при помощи браузера Internet Explorer на рабочей станции любого пользователя в несколько действий.

Ключевые характеристики VS-2012 VioStor NVR

Одновременная работа нескольких IP-камер для мониторинга, аудио- и видеозаписи и воспроизведения
Получение видео потоков от сетевых камер и серверов
Поддержка форматов: H.264, MPEG-4 and M-JPEG
Поддержка записи в высоком разрешении
Регистрация событий: по расписанию, по тревоге, по детектору движения, до и после события и др.
Простой поиск по дате, дате и времени, временному интервалу, событию. Интеллектуальная система видеоанализа (IVA)
Удаленное управление и просмотр видеоархива через браузер, FTP или Сетевое окружение в любое время и в любом месте
Быстрая настройка в 6 действий
Простая настройка IP камер
Централизованный мониторинг с управлением PTZ (pan/tilt/zoom) камерами на экране
Настройка интерфейса для оператора
Извещения о событиях на экране
Оповещения по e-mail и SMS
Системный журнал (включает в себя действия в системе пользователей и данные о регистрации событий)
Расписание репликации на сетевое хранилище данных для резервирования видеоархива
Распределение прав для пользователей
Многоканальное воспроизведение на разной скорости
Добавление в картинку водяных знаков
Автоматическое включение устройства после аварийного отключения питания
Резервное копирование видеоархива на USB-накопитель
Низкое энергопотребление
Поддержка источников бесперебойного питания

Возможности системы видеонаблюдения

Удаленный просмотр, запись и воспроизведение

VioStor NVR - это автономная система профессионального видеонаблюдения с возможностью удаленной записи, просмотра и воспроизведения. Высокое качество записи видеопотока по стандартам H.264, MPEG-4 и M-JPEG

Функции регистрации событий:

Постоянная запись/ручная запись/запись по расписанию
Запись по событию (от датчика движения или триггера)
Запись по событию с учетом расписания

Можно задать до 15 параметров расписания индивидуально для каждой камеры.

Контроль за событиями:

До 12 каналов
Последовательная смена каналов
Функция «картинка в картинке»
Многооконный режим

Цифровое увеличение при мониторинге

VioStor NVR поддерживает функцию увеличения изображения, как в режиме наблюдения, так и в режиме воспроизведения. Эта функция особенно полезна при применении мегапиксельных IP-камер.

Получение видеопотока от сетевых камер и от видеосервера

При получении видеопотока от сетевых камер, если сервер видеонаблюдения стоит за роутером, необходимо настроить параметры безопасности и пробросить порты для каждой из IP-камер. Подробнее о настройках можно посмотреть по ссылке.
При получении видеопотока от другого сервера NVR для этого сервера необходимо настроить параметры безопасности (пробрасывать порты для каждой из камер не нужно). Однако, это может повлиять на производительность NVR, поэтому нужно определить оптимальные параметры видеотрафика.

Изменяемый интерфейс станции контроля Оператор может выбирать способ отображения и размещения окон видеопотоков от камер. Так же реализован способ управления «drag & drop».
Запись аудио Система видеонаблюдения поддерживает запись аудио (зависит от модели камеры).
Простое управление PTZ (pan/tilt/zoom) камерами В VioStor NVR реализована функция управления PTZ камерами через общий интерфейс.
Наблюдение за отдельными областями кадра и автоповорот камеры Оператор может задать несколько позиций PTZ камеры и быстро переключаться между ними. Можно задать время, через которое будут отображаться заданные направления.
Уведомление о событиях При срабатывании датчика движения на экране оператора отображается уведомление, открыв которое, можно посмотреть полную информацию о событии.
Запись до и после события Для сохранения дополнительной информации VioStor NVR может записывать видео до и после события.
SMS и e-mail уведомления VioStor NVR может отправлять уведомления по е-mail или SMS администратору при ошибках в работе системы и при событии в контролируемом периметре.
Электронная карта для наглядного представления о размещении камер Для удобного использования в VioStor NVR есть возможность расположить камеры на электронной карте, для наглядного представления зон наблюдения.
Стоп-кадр При необходимости можно сделать снимок экрана, для просмотра или удаленной загрузки.

Одновременный просмотр нескольких каналов

VioStor NVR поддерживает одновременный просмотр записанных данных сразу с нескольких IP-камер. Возможен просмотр до четырех каналов с различной скоростью воспроизведения.

Простой поиск видеофрагмента VioStor NVR поддерживает различные способы поиска необходимого видеофрагмента, такие как дата и время, временной интервал, события с системой видеоанализа (обнаружение движения, исчезновение объекта наблюдения, отсутствие фокусировки, посторонние объекты перед объективом камеры и др.)
Добавление водяных знаков VioStor NVR позволяет интегрировать водяные знаки в видеофайлы, что позволяет обезопасить данные от подмены.
Просмотр видеоархива в Windows Media Player Для просмотра записанных данных можно воспользоваться Windows Media Player, дополнительное программное обеспечение не понадобится.
Настройки размера видеофайлов При настройке системы видеонаблюдения можно указать необходимый размер видеофайлов.
Репликация видеоархива VioStor NVR поддерживает репликацию (резервирование) видеоархива на сетевое хранилище. Детализированный журнал событий системы VioStor NVR поддерживает детализированный журнал событий, в котором отражаются все параметры системы: ошибки жесткого диска, отключения соединения локальной сети, состояние источника бесперебойного питания, регистрация и действия пользователей. VioStor NVR прост в установке: первоначальная настройка устройства выполняется в шесть действий. Интуитивный веб интерфейс Настройка конфигурации, мониторинг, воспроизведении видеоархива – все необходимые функции доступны в веб интерфейсе VioStor NVR. Утилиты для быстрой настройки IP-камер В комплекте поставляется дополнительное программное обеспечение для первоначальной настройки IP-камер. Кнопки перехода к интерфейсу управления IP-камеры Кроме возможности управления камерой через интерфейс Viostor NVR, у оператора есть возможность перейти к управлению каждой камерой из интерфейса системы видеонаблюдения. Продуманная конструкция устройства Низкое энергопотребление. VioStor NVR построен на Linux Embedded, что обеспечивает высокую энергоэффективность и защиту от вирусов по сравнению c решениями на базе PC. DOM-архитектура с дублированием операционной системы VioStor NVR позволяет загружать операционную систему без обращения к жестким дискам, что предотвращает неудачный запуск из-за ошибок на дисках и сбойных секторах. Две копии операционной системы и сервисов, размещенные в энергонезависимой памяти устройства DOM (Disk-On-Module) обеспечивают надежность работы устройства. При отказе одной, будет использоваться вторая, и восстановлена неработающая.
Средства диагностики жестких дисков Технология S.M.A.R.T. позволяет отслеживать состояние жесткого диска с помощью встроенной аппаратурой самодиагностики. Кроме того, VioStor NVR может производить проверки жестких дисков и сканирование на наличие ошибок по технологии HHS.
Автоматический запуск после аварийного отключения питания NVR VioStor поддерживает функцию автоматического включения в случае аварийного прекращения подачи электропитания.
Взаимодействие с источниками бесперебойного питания Благодаря связи с ИБП по шине USB при исчезновении электропитания на длительное время VioStor NVR будет отключен без ущерба целостности данных.
Функция резервного копирования данных на USB устройство На передней панели устройства расположена кнопка, при удержании которой в течение 3 секунд и установленном внешнем USB устройстве все видеоданные будут скопированы. Функции безопасности и сетевые службы Назначение прав пользователей Администратор VioStor NVR может распределить функции управления системой видеонаблюдения между 32 пользователями индивидуально для каждой камеры. Автозавершение сессии Для увеличения безопасности VioStor NVR закроет сессию управления устройством при бездействии пользователя через установленный интервал времени. Ограничение доступа Администратор системы может разрешить или запретить доступ определенным группам IP-адресов. Встроенная поддержка DDNS VioStor NVR поддерживает службу Dynamic DNS, которая позволяет зарегистрировать уникальное доменное имя и назначить его на устройство. Доступ к данным Пользователи могут получить доступ к записанным видеоданным по сетевым протоколам SMB/ CIFS/ HTTP/ FTP.

Аппаратное обеспечение

Процессор

Intel Celeron 1,6 ГГц

Оперативная память

1 ГБ (DDR2)

Flash-память

512 МБ

Дисковое пространство

2 x 2,5" или 3,5" HDD с интерфейсом SATA I или SATA II

Слоты для HDD

2 x запираемый слот с возможностью горячей замены

Максимальная емкость хранилища

12 ТБ

Сетевые интерфейсы

2 x RJ-45 Гигабитный Ethernet

Индикаторы состояния

Статус, LAN, eSATA, USB, 2 x HDD

USB

5 x USB 2.0 (Спереди: 1; Сзади: 4)
Поддерживаются USB-мышь, USB-клавиатура, USB-звуковая карта, USB-ИБП.

eSATA

2 x eSATA (Сзади)

Кнопки

Питание, Резервное копирование, Сброс

Зуммер

Системные предупреждения

Форм-фактор

Настольный

Габариты (Высота х
Ширина х Глубина)

150 x 102 x 216 мм

Масса

Без жестких дисков: 1,7 кг

Энергопотребление

В спящем режиме: 37 Вт
В работе: 44 Вт (Чтение/Запись)

Условия эксплуатации

Рабочий диапазон температур: 0 ~ 40 ˚ C
Относительная влажность: 0 ~ 95%

Электропитание

Внешний блок питания, 60 Вт
Входное напряжение: 100 – 240 В

Безопасность

Разъем K-lock

VGA

1 x VGA (Зарезервировано)

Охлаждение

1 х вентилятор (70 мм, 12 В)

Дизайн и спецификации могут быть изменены без предупреждения

Процессор
· Intel Atom 1.6 ГГц
Память
· 1 Гбайт DDR2 RAM, 128 Мбайт Flash (DOM)
Интерфейсы
· 2 сетевых разъема RJ-45 Gigabit Ethernet
· 2 разъема SATA 1,5/3 Гбит/c для внутренних дисков 2,5"/3,5"
· 2 внешних разъема eSATA 1,5/3 Гбит/c
· 1 разъем VGA (зарезервирован для обслуживания)
· 3 разъема USB 2.0
Управление
· 4 индикатора состояния (HDD1, HDD2, LAN, eSATA)
· Кнопка копирования данных на внешний носитель
· Кнопка возврата к заводским установкам
· Кнопка включения питания
· Системный динамик
Защита данных
· 2 закрываемых отсека для жестких дисков
· Горячая замена жестких дисков
· Разъем K-lock
Охлаждение
· Системный вентилятор с управлением скоростью вращения (7 см)
Физические характеристики
· Габариты: 150 x 102 x 216 мм
· Масса в коробке: 2920 г
Условия эксплуатации
· Рабочий диапазон температур: от 5 до 40°С
· Относительная влажность: от 0 до 95% без конденсации
· Температура хранения: от –30 до 60°С
Электропитание
· От сети переменного тока 110–240 В через внешний адаптер

Программное обеспечение

Видеозапись

Количество каналов записи

до 12

Поддерживаемые кодеки

H.264/ MPEG-4/ M-JPEG/ MxPEG (в зависимости от модели камеры)

Режимы записи

Постоянный / ручной / по расписанию / по тревоге

Буфер хранения изображений по тревоге

До события: до 300 сек

После события: до 300 сек

Производительность при записи

До 30 fps при потоке D1 или VGA для каждого канала

* Реальные значения производительности могут отличаться в различных условиях

Общая пропускная способность

63 Мбит/с

Запись в высоком качестве

Мегапиксельная запись

Поддержка мегапиксельных камер (до 8 мегапикселей)

Параметры записи

Сжатие видео, разрешение, частота кадров, аудиозапись

Формат файлов

AVI (требуется кодек QNAP для воспроизведения)

Удаленный мониторинг

Режим отображения

1/4/6/8/9/10/12-канальный режим, картинка-в-картинке, функция последовательного отображения, режим multi-display

Мульти-серверный мониторинг

Мониторинг до 128-каналов с нескольких серверов VioStor NVR

Возможности удаленного мониторинга

Полноэкранный режим, видеоснимок, ручная запись, оповещение о событии, PTZ-управление, цифровой зум

E-map

Загрузка E-map (JPEG)

Удаленное воспроизведение

Режим удаленного вопроизведения

4 канальное воспроизведение одновременно с нескольких серверов NVR

Режим поиска для удаленного воспроизведения

По дате и времени, срокам, событиям и интеллектуальному видео анализ (IVA)

Видео анализ (IVA)

Функция обнаружения движения, отсутствующий объект, посторонний предмет, расфокусировка и заслон камеры

Управление воспроизведением

Воспроизведение, пауза, стоп, обратное воспроизведение, следующий / предыдущий видеофайл, различные настройки скорости

Возможности воспроизведения

Полный экран, видеоснимок, цифровой зум, цифровые водяные знаки

Экспорт

Преобразование файлов в один AVI-файл

Загрузка

Загрузка видеозаписей через веб-интерфейс

Расширенное управление событиями

События

Функция обнаружения движения, тревожный сигнал, обрыв связи, сбои при записи, пользовательские события

Действия

Запись видео, оповещение по электронной почте, SMS-оповещения, звуковой сигнал, PTZ-управление камерой, сигнал тревоги, пользовательские действия

Резервирование

Расписание удаленной репликации

Планирование резервного копирования видео данных на NAS через локальную сеть

Кнопка копирования USB

Используется для быстрого копирования данных на внешние устройства через USB

Контроль безопасности

Управление пользователями

Создание групп пользователей, назначение прав пользователям и группам пользователей

Контроль за подключениями

Можно разрешить или запретить подключения с определенных узлов к VioStor NVR

Автозавершение сессии

Закрытие сессии управления устройством при бездействии пользователя через установленное время

Журналы событий

Подробное ведение записей всех событий

Список подключенных пользователей

Запись пользователей в настоящее время вошедших, а также входивших ранее на VioStor NVR

Цифровые водяные знаки

Защита записей от подмены

Надежность

Операционная система

Linux для встраиваемых систем

Управление дисками

Однодисковый том, RAID 0, RAID 1, JBOD / Линейный том

Увеличение объема и изменение уровня RAID-массива без остановки устройства

Сканирование сбойных блоков, HDD S.M.A.R.T.

UPS

APC, CyberPower, MGE (USB-ИБП)

Сетевые службы

Поддерживаемые протоколы

HTTP, TCP/IP, SMTP, DHCP, Static IP, DNS, DDNS, FTP, NTP, UPnP

Два гигабитных интерфейса

Режим отказоустойчивости / Балансировка нагрузки / Режим multi-IP

Сетевые службы

Веб-менеджер файлов, FTP, SMB/CIFS

Многоязыковая поддержка

Локализации

Чешский / Датский / Голландский / Английский / Французский / Финский, Немецкий, Венгерский, Итальянский, Японский / Корейский / Норвежский / Польский / Португальский / Русский / Испанский / Шведский / Упрощенный китайский / Традиционный китайский / Турецкий

Программное обеспечение

QNAP Finder

Обнаружение и быстрая настройка VioStor NVR

VioStor Player

Воспроизведение записанных файлов на компьютере под управлением Windows

Watermark Proof

Проверка экспортированных видео и снимков на подлинность

VMobile

Мониторинг камер, подключенных к VioStor NVR, на мобильных устройствах под управлением Apple, Android и Windows Mobile

Что в коробке?
